En salas libres de polvo estrictamente reguladas en los sectores de semiconductores, farmacéutico y biotecnológico, la microcontaminación afecta directamente el rendimiento del producto y el cumplimiento normativo. Incluso una pequeña desviación de partículas puede comprometer lotes de producción completos. Conduce a importantes pérdidas de ingresos y fallos en el control de calidad. Los sistemas HVAC centralizados tradicionales a menudo tienen dificultades para mantener el flujo de aire continuo y unidireccional necesario para estos entornos sensibles. Con frecuencia dejan zonas muertas donde se acumulan partículas en el aire y no cumplen sistemáticamente los estrictos estándares de clasificación ISO.
Para resolver este desafío constante, las instalaciones modernas dependen de soluciones especializadas para brindar un control ambiental preciso al nivel del techo. Aprenderá cómo la integración de equipos de limpieza de aire de alto rendimiento mantiene un flujo de aire laminar impecable. Exploraremos cómo estas unidades descentralizadas mitigan los riesgos de punto de falla y optimizan el rendimiento de la sala limpia. Los sistemas correctamente especificados proporcionan la uniformidad de velocidad necesaria para eliminar los contaminantes de forma eficaz. Esta guía detalla las dimensiones de ingeniería esenciales y las realidades de implementación que debe evaluar antes de finalizar la próxima actualización de sus instalaciones.
Línea base de rendimiento: Los sistemas FFU logran un flujo de aire laminar manteniendo una velocidad uniforme (normalmente 0,45 m/s ± 20 %) para evitar la turbulencia de partículas.
Escalabilidad y control: las redes FFU descentralizadas ofrecen escalabilidad modular y mitigación de puntos de falla aislados en comparación con las unidades de tratamiento de aire centralizadas.
Criterios de evaluación: La adquisición eficaz requiere evaluar la eficiencia del motor (ECM versus CA), el grado del filtro (HEPA versus ULPA) y los materiales de la carcasa en comparación con los requisitos de cumplimiento específicos de la instalación.
Realidad de la implementación: La compatibilidad de la red de techo, las capacidades de presión estática y el tiempo de inactividad por mantenimiento del ciclo de vida son los principales cuellos de botella operativos que se deben evaluar antes de seleccionar proveedores.
Los métodos estándar de distribución de aire crean vórtices internos y remolinos turbulentos. Estos vórtices atrapan partículas en el aire ambiente. Evitan que los contaminantes salgan de la zona crítica de manera eficiente. El flujo laminar adopta un enfoque mecánico completamente diferente. Utiliza corrientes de aire continuas y paralelas para barrer suavemente los contaminantes en el aire hacia abajo. El aire limpio empuja las partículas hacia las rejillas de retorno de bajo nivel. Este método unidireccional evita la contaminación cruzada entre estaciones de trabajo. Garantiza la eliminación inmediata de partículas generadas por operadores o maquinaria.

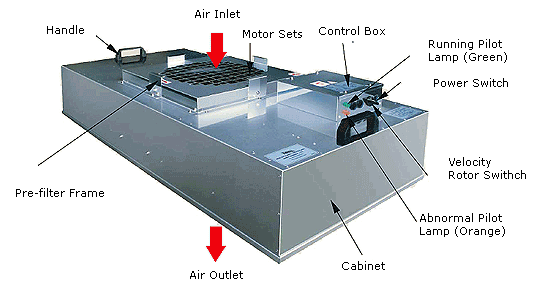

Los plenos presurizados y los medios de fibra de vidrio trabajan juntos mecánicamente. Distribuyen el aire entrante de manera uniforme por toda la cara del filtro. El mecanismo principal de FFU se basa en un ventilador interno para extraer aire del pleno del techo. Obliga a este aire a pasar a través de una matriz filtrante muy densa. Las placas deflectoras internas guían perfectamente el flujo de aire. Impiden que el aire se canalice directamente debajo del buje del motor. Este diseño garantiza que cada centímetro cuadrado del medio filtrante reciba el mismo volumen de aire.
La uniformidad de la velocidad actúa como la base de ingeniería absoluta para el éxito. Los estándares de la industria dictan una velocidad del aire constante de 0,45 metros por segundo. La variabilidad en la cara del filtro conduce inevitablemente a zonas muertas en la sala limpia. Si una sección cae por debajo de la velocidad objetivo, se forman bolsas de presión negativa. Estas bolsas atraen el aire circundante sin filtrar hacia la zona limpia. Debe especificar unidades capaces de entregar una columna de aire ininterrumpida. La velocidad uniforme previene la turbulencia localizada y protege los rendimientos críticos del proceso.
La elección del grado de filtración correcto determina su punto de referencia de cumplimiento. Las instalaciones deben diferenciar cuidadosamente entre las tecnologías HEPA y ULPA según los requisitos de clase ISO 14644. Los filtros HEPA atrapan el 99,99% de las partículas en el umbral de 0,3 micrones. Sirven eficazmente en entornos ISO Clase 5 a ISO Clase 8. Los filtros ULPA capturan el 99,9995% de las partículas de hasta 0,12 micras. Necesita tecnología ULPA para un control submicrónico extremo en entornos ISO Clase 3 y Clase 4.
La evaluación de la integridad del sello del medio evita fugas de derivación en entornos de alto riesgo. Un sello comprometido niega el mejor medio filtrante. Los sellos de junta utilizan espuma de neopreno o silicona comprimida contra la rejilla del techo. Funcionan bien pero pueden degradarse durante períodos prolongados. Los sellos de gel ofrecen una alternativa muy superior para aplicaciones críticas. Utilizan un canal de fluido no newtoniano en el que penetra el filo del filtro. Esto crea una barrera hermética e impecable. Permanece intacto incluso durante cambios estructurales menores.
Métrica de filtración | Medios HEPA | Medios ULPA |
|---|---|---|
Calificación de eficiencia | 99,99% | 99,9995% |
Tamaño de partícula objetivo | 0,3 µm | 0,12 µm |
Aplicación de clase ISO | Clase ISO 5 - 8 | ISO Clase 1 - 4 |
Caída de presión (inicial) | Moderado (~100-120 Pa) | Alto (~140-160 Pa) |
Es obligatorio realizar un análisis riguroso de los motores de CA frente a los motores con conmutación electrónica (ECM). Los motores de CA suponen un menor gasto inicial en componentes. Sin embargo, funcionan a velocidades fijas y consumen una cantidad importante de electricidad. Los ECM utilizan un microprocesador incorporado para ajustar la velocidad dinámicamente. Representan un salto monumental en eficiencia operativa. Si bien exigen un diseño inicial más alto, el perfil energético a largo plazo parece completamente diferente.
Abordar el impacto del gasto operativo ayuda a justificar la elección de la tecnología. Los ECM suelen reducir el consumo directo de energía hasta en un 50 por ciento. Esta reducción reduce drásticamente las facturas de servicios públicos durante una vida útil de diez años. Además, los ECM generan mucho menos calor sensible durante el funcionamiento continuo. Los motores de CA irradian el exceso de calor directamente hacia la envolvente de la sala blanca. Al adoptar la tecnología ECM, se reducen simultáneamente las cargas de refrigeración secundarias colocadas en los enfriadores HVAC primarios.
La evaluación de los niveles de criterios de ruido (NC) protege la salud y la seguridad del operador. Los conjuntos de alta densidad suelen generar un ruido ocupacional significativo. Un techo lleno de cientos de ventiladores en funcionamiento genera un efecto acústico complejo. Debe evaluar rigurosamente las afirmaciones desconcertantes internas y la calidad del aislamiento de amortiguación del sonido. Los fabricantes de primer nivel integran espuma acústica especializada en el interior de la carcasa. Esto amortigua las bandas de frecuencia específicas generadas por la rueda del ventilador. Apunte a clasificaciones de unidades individuales inferiores a 50 dBA a velocidades operativas estándar.
El aislamiento de vibraciones exige mucha atención en instalaciones altamente sensibles. Las instalaciones que utilizan herramientas de metrología sensibles o equipos de litografía no pueden tolerar microvibraciones. Los impulsores desequilibrados transmiten energía cinética directamente a través de la rejilla del techo. Esta energía viaja por las paredes e interrumpe los procesos de fabricación a escala nanométrica. Especifique el equilibrio dinámico para todos los componentes giratorios. Requiere almohadillas de aislamiento de vibraciones entre el soporte del motor y la carcasa exterior. Esta separación física rompe eficazmente la vía de transmisión de vibraciones.
Evaluar las dimensiones de la carcasa en comparación con la rejilla del techo de su sala blanca es un primer paso fundamental. Debe hacer coincidir el hardware con los perfiles estructurales existentes o planificados. Las configuraciones estándar de 2x4 dominan los diseños generales de salas blancas. Sin embargo, las suites farmacéuticas avanzadas suelen utilizar perfiles en forma de lágrima personalizados. Estos perfiles personalizados minimizan la interrupción del flujo de aire a lo largo de las juntas del techo. Asegúrese de que la unidad elegida encaje perfectamente en la rejilla en T sin forzarla. Los ajustes inadecuados provocan fisuras microscópicas que destruyen la presurización de la habitación.
Analizar cómo el sistema maneja el aumento de la presión estática garantiza la longevidad. Los filtros se cargan físicamente con partículas capturadas con el tiempo. A medida que los medios se obstruyen, la resistencia interna al flujo de aire aumenta bruscamente. El soplador debe aumentar su salida para mantener la velocidad requerida de 0,45 m/s. Si el equipo carece de capacidades de presión estática adecuadas, la velocidad caerá inesperadamente. Esto compromete todo el paradigma del flujo laminar. Debe trazar las siguientes etapas de carga del filtro:
Estado limpio inicial: baja caída de presión; El soplador funciona a RPM mínimas.
Carga de mediana edad: las partículas se acumulan; El ECM aumenta automáticamente las RPM para compensar la resistencia.
Resistencia terminal: el filtro alcanza el límite máximo de presión segura; Los sistemas de monitoreo activan alarmas de reemplazo.
La integración de prefiltros amplía significativamente el ciclo de vida del terminal HEPA o ULPA. Las partículas gruesas nunca deben llegar al medio de microvidrio primario. Los prefiltros capturan partículas de polvo más grandes antes de que ingresen a la cámara principal del soplador. Esta simple adición reduce la frecuencia de reemplazo a largo plazo. Cambiar un prefiltro montado en la parte superior lleva unos minutos y no provoca ningún tiempo de inactividad en la sala limpia. Es una necesidad operativa para mantener un rendimiento constante.
La evaluación de las capacidades de control de grupo garantiza una gestión de instalaciones escalable. Las modernas salas libres de polvo dependen de sofisticados sistemas de control conectados en red. Busque una perfecta integración de BMS y compatibilidad con Modbus o BACnet. Las redes cableadas o inalámbricas permiten a los operadores administrar cientos de unidades simultáneamente. El monitoreo en tiempo real rastrea las RPM exactas y las caídas de presión en diferentes zonas. Puede aplicar estrategias de zonificación específicas. Esto le permite ajustar el flujo de aire dinámicamente en áreas específicas sin alterar toda la habitación.
Ir más allá del costo unitario básico separa la adquisición amateur de la gestión profesional de instalaciones. El gasto de capital inicial representa sólo una fracción de la ecuación general. Debe tener en cuenta cuidadosamente las tasas de consumo de energía a largo plazo. Considere la frecuencia precisa de reemplazo de filtros requerida por su entorno ambiental. Los costos de mano de obra para el mantenimiento también aumentan rápidamente. El cambio de filtros terminales pesados requiere personal especializado y procedimientos de recertificación intensos. La selección de equipos diseñados para cambios de filtro rápidos y sin herramientas minimiza esta carga.
El equilibrio entre el cumplimiento y la durabilidad guía la selección del material de la vivienda. Trabajos estándar de acero laminado en frío con recubrimiento en polvo para espacios de fabricación en general. Sin embargo, carece de una resistencia química sólida. Galvalume ofrece una mejor protección contra la humedad, pero es posible que no cumpla con los estándares de esterilización agresivos. El acero inoxidable (SUS 304 o 316) sigue siendo el estándar de oro para uso farmacéutico. Resiste perfectamente los duros lavados con peróxido de hidrógeno vaporizado (VHP). Debe evaluar estos materiales a través del estricto lente de la resistencia química y las restricciones de desgasificación.
Cuadro de evaluación del material de la vivienda | |||
Tipo de material | Resistencia química | Riesgo de desgasificación | Mejor escenario de aplicación |
|---|---|---|---|
Acero con recubrimiento en polvo | Bajo | Moderado | Conjunto electrónico estándar |
Galvalume | Moderado | Bajo | Entornos generales ISO 7/8 |
Acero inoxidable (SUS 304) | Alto | Cero | Farmacéutica / Biológica |
La verificación de los datos de los fabricantes exige un escepticismo estricto y una verificación independiente. No acepte los folletos de marketing interno como un hecho científico. Debe exigir certificados de pruebas independientes para comprobar la eficiencia del filtro. Solicite evidencia documentada de las expectativas de vida útil del motor. Revise el tiempo medio entre fallas (MTBF) documentado para todo el conjunto del equipo de limpieza de aire . Los proveedores legítimos estarán encantados de proporcionar informes de validación de terceros de laboratorios de pruebas acústicas y aerodinámicas reconocidos.
Trate su adquisición de entrega aérea especializada como una inversión crítica para las instalaciones en lugar de una compra genérica de productos básicos. Los sistemas deficientes comprometen el rendimiento del producto y corren el riesgo de fallas en el cumplimiento.
Priorice la tecnología ECM y los medios sellados con gel para garantizar la estabilidad a largo plazo. El ahorro de energía y el rendimiento a prueba de fugas justifican el esfuerzo de selección inicial.
Exija controles rigurosos de compatibilidad estructural y acústica antes de finalizar cualquier contrato con el proveedor. Los problemas de ruido y vibración son casi imposibles de solucionar después de la instalación.
Recomendar una instalación piloto localizada o un modelo detallado de dinámica de fluidos computacional (CFD) de la instalación. Esto sirve como el paso viable más lógico antes de comprometerse con una implementación de rejilla de techo a gran escala.
R: Normalmente, de 3 a 5 años, y depende en gran medida de la calidad del aire ambiente, la estrategia de prefiltración y las horas de funcionamiento continuo. Supervise la caída de presión en lugar de depender estrictamente de los plazos del calendario.
R: Sí, pero requiere verificar la capacidad de carga estructural de la rejilla del techo existente y garantizar que la unidad primaria de tratamiento de aire pueda suministrar aire de reposición adecuado al pleno de la FFU.
R: Los ECM proporcionan un control preciso de la velocidad variable, lo que permite a las instalaciones reducir las RPM durante las horas no operativas (modo de reducción) mientras mantienen cascadas de presión de referencia, lo que reduce drásticamente el uso de energía.
